腳輪萬向輪
產品參數
| 腳輪產品參數 | °C / mm / kg | °F / inch / lbs |
| 輪子直徑 | 200mm | 8" |
| 輪面寬度 | 50mm | 2" |
| 輪子材質 | 鐵芯橡膠輪 | 鐵芯橡膠輪 |
| 輪面硬度 | Shore A 85 | Shore A 85 |
| 輪子軸承 | 滾針軸承 | 滾針軸承 |
| 裝配方式 | 實心圓插桿式腳輪 | 實心圓插桿式腳輪 |
| 裝配桿徑 | 38 mm | 1.496" |
| 裝配桿長 | 100 mm | 4" |
| 孔距高(L1) | 63.5mm | 2.5" |
| 裝配孔徑(ØP1) | 12.7mm | 0.5" |
| 孔距高(L2) | 50.8mm | 2" |
| 裝配孔徑(ØP2) | 12.7mm | 0.5" |
| 旋轉偏心距 | 53mm | 2.087" |
| 旋轉半徑 | 153mm | 6.024" |
| 產品總高 | 237mm | 9.33" |
| 腳輪剎車 | 全剎車腳輪 | 全剎車腳輪 |
| 腳輪載荷 | 300kg | 660lbs |
| 工作溫度 | ||
| 產品重量 | ||
| 產品編號 | SCAFD-200050R-12 | SCAFD-200050R-12 |
| SKU | 6920001180000 | 6920001180000 |
特征描述

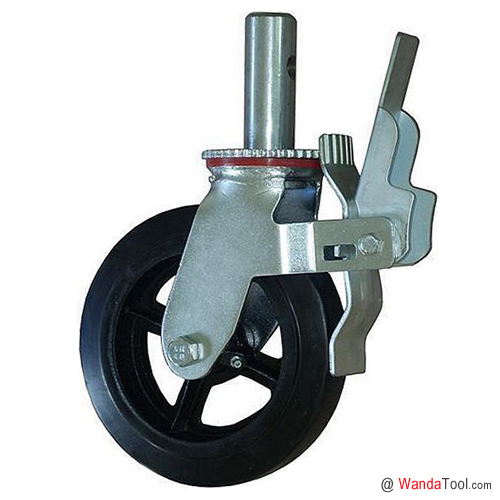

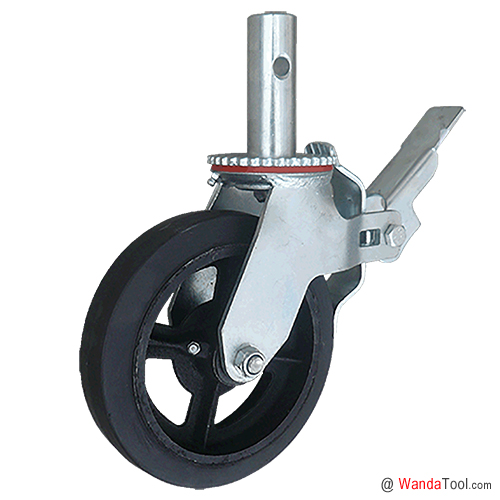

8英寸直徑38mm圓桿式鐵芯橡膠腳手架腳輪 | SCAFD-200050R-12
SCAFD系列腳手架腳輪，采用桿徑38mm，長100mm的實心圓桿裝配。根據所配套輪子材質的不同，單個腳輪設計載荷從200 公斤*500 公斤不等，主要應用于腳手架系列產品。這款腳手架腳輪上珠盤采用齒狀的剎車設計，配套于腳手架安裝使用時，可以同時牢靠的鎖定輪子和支架的轉動，有效保證了腳手架使用時的安全。
SCAFD-200050R-12腳手架腳輪特征
支架設計：雙層鋼球跑道，支腿部分采用整體鋼板沖壓成型，雙面焊接到珠盤上，整體沖壓成型的支腿比焊接型支架提升30%的性能。
裝配設計：采用直徑?38mm，長100mm實心圓桿裝配。?25mm, ?29mm, ?31mm, ?34.5mm,?36mm 等多種圓桿裝配尺寸可供定制選擇。
剎車設計：采用全剎車設計，當剎車柄向下壓到位，能同時有效及牢靠的鎖定輪子和旋轉頂板，防止腳手架產品的移位。
旋轉板防塵圈：聚氨酯防塵圈，可以防止灰塵和細紗的纏繞而影響腳輪珠盤的旋轉。
旋轉板連接螺栓：獨特設計的旋轉板連接螺栓，防松螺母鎖定，提高強度。
腳輪潤滑：腳輪的旋轉頂板和輪子的輪轂部分，安裝注油杯，定期加注潤滑油脂，能更好的提高腳輪的運動性和靈活性。
輪子材質：鐵芯橡膠輪，鑄鐵輪芯輪芯，擁有更強的承重能力，黑色橡膠輪面，軟胎面，有利于保護工作路面。
輪子軸承：標準裝配滾針軸承，熱處理襯套，?19*3 無縫鋼管套管，能有效承受來自外界的徑向和軸向壓力。
產品應用：腳手架。
SCAFD-200050R-12腳手架腳輪相關配件
| 8×2鐵芯橡膠輪 | 滾針軸承 |
更多SCAFA系列腳手架腳輪產品
| 產品圖片 | 產品規格 inch / mm | 產品總高 inch / mm | 產品載荷 lbs / kgs | 插桿桿徑 inch / mm | 插桿桿長 inch / mm | 旋轉半徑 inch / mm | 輪子材質 | 產品編號 |
| 6”×2” 150×50mm | 7.37" 187mm | 550lbs 250kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 鐵芯橡膠輪 | SCAFA-150050R-12 |
 | 6”×2” 150×50mm | 7.37" 187mm | 800lbs 365kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 鐵芯聚氨酯 | SCAFA-150050R-13 |
| 6”×2” 150×50mm | 7.37" 187mm | 550lbs 250kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 塑芯聚氨酯輪 | SCAFA-150050R-93 |
| 8”×2” 200×50mm | 9.33" 237mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯橡膠輪 | SCAFA-200050R-12 |
| 8”×2” 200×50mm | 9.33" 237mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-200050R-13 |
| 8”×2” 200×50mm | 9.33" 237mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 塑芯聚氨酯TPU輪 | SCAFA-200050R-93 |
| 8”×2” 200×50mm | 9.33" 237mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯橡膠輪 | SCAFA-250050R-12 |
| 10”×2” 250×50mm | 11.5" 293mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-250050R-12 |
| 10”×2” 250×50mm | 11.5" 293mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-230050R-13 |

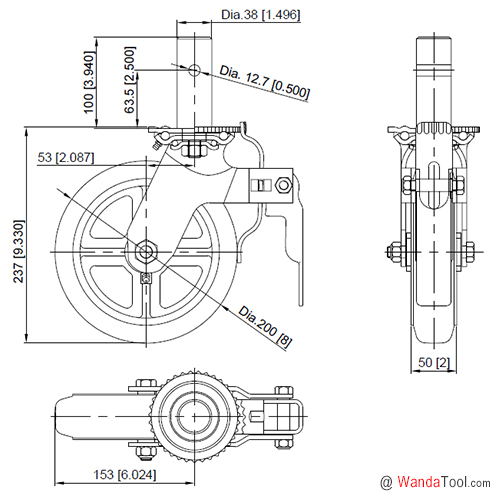

產品圖紙
配套部件
| 8×2鐵芯橡膠輪 | 滾針 |
樣本下載
| 8×2鐵芯橡膠輪 | 滾針 |
