腳輪萬向輪
產品參數
| 腳輪產品參數 | °C / mm / kg | °F / inch / lbs |
| 輪子直徑(?D) | 200mm | 8" |
| 輪面寬度(W) | 50mm | 2" |
| 輪子材質 | 鐵芯聚氨酯腳輪 | 鐵芯聚氨酯腳輪 |
| 輪面硬度 | Shore A 90 | Shore A 90 |
| 輪子軸承 | 滾針軸承 | 滾針軸承 |
| 裝配方式 | 可調節絲桿式腳輪 | 可調節絲桿式腳輪 |
| 裝配絲徑 | M30 mm | 1.18" |
| 裝配桿長 | 590 mm | 23.3" |
| 孔距高(L1) | - | - |
| 裝配孔徑(?P1) | - | - |
| 孔距高(L2) | - | - |
| 裝配孔徑(?P2) | - | - |
| 旋轉偏心距 | 53mm | 2.087" |
| 旋轉半徑 | 153mm | 6.024" |
| 產品總高 | 237mm | 9.33" |
| 腳輪剎車 | 全剎車腳輪 | 全剎車腳輪 |
| 腳輪載荷 | 300kg | 660lbs |
| 產品重量 | ||
| 工作溫度 | ||
| 執行標準 | ||
| 產品編號 | SCATB-200050R-93 | SCATB-200050R-93 |
| SKU | 6920001020000 | 6920001020000 |
特征描述

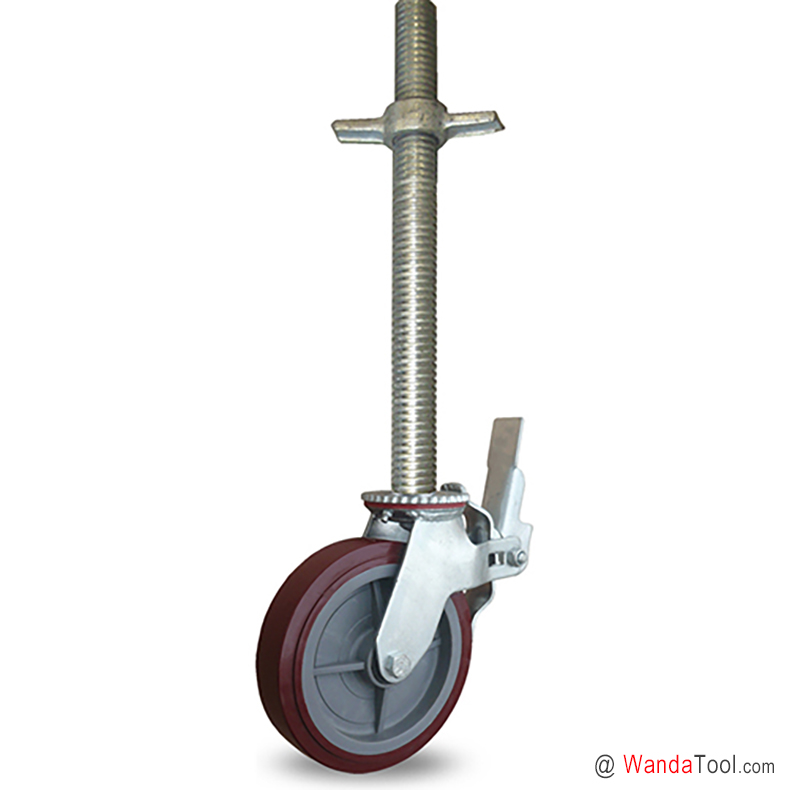

8英寸可調節絲桿TPU聚氨酯腳手架腳輪 | SCATB-200050R-93
SCATB 系列可調節絲桿腳手架腳輪，根據輪子材質的不同，單個腳輪設計載荷從200 公斤*500 公斤不等。設計主要用于腳手架系列產品，齒狀的剎車設計，配套于腳手架時，可以同時牢靠的鎖定輪子和支架的轉動，有效保證了腳手架使用時的安全。
SCATB系列腳手架腳輪特征
支架設計：支架部分采用整體鋼板沖壓成型，比焊接型支架提升30%的性能。
裝配設計：采用M30mm，長590mm實心絲桿裝配。
剎車設計：采用全剎車設計，能同時有效及牢靠的鎖定輪子和旋轉頂板，防止腳手架產品的移位。
腳輪防塵圈：聚氨酯防塵圈，可以防止灰塵和細紗的纏繞而影響腳輪的旋轉。
旋轉板連接螺栓：獨特設計的旋轉板連接螺栓，防松螺母鎖定，提高強度。
腳輪潤滑：腳輪的旋轉頂板和輪子的輪轂部分，安裝注油杯，更好的提高腳輪的運動性和靈活性。
輪子材質：TPU輪子，灰色PP輪芯，棗紅色TPU輪面，輕便耐磨損，不生銹。
輪子軸承：標準裝配滾針軸承，熱處理襯套，?19*3 無縫鋼管套管，能有效承受來自外界的徑向和軸向壓力。
SCATB系列腳手架腳輪定制
M36, M38等多種可調節絲桿裝配尺寸供選擇。
產品圖紙
配套部件
樣本下載
